ВЕНТИЛЯТОРЫ ОСЕВЫЕ С ВНЕШНЕРОТОРНЫМ ДВИГАТЕЛЕМ ВО (YWF)
Вентиляторы YWF производства компании Weiguang (КНР)
|
 |
 |
 |
|
|
|
|
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ – ВО-4М350В
- ВО – серия вентиляторов
- 4 – число полюсов электродвигателя
- М – параметры питающей сети (М-220В/50Гц, Т-380В/50Гц)
- 350 – диаметр рабочего колеса
- В – с настенной панелью (тип конструктивного исполнения)
ОБЩИЕ СВЕДЕНИЯ
- низкого давления
- внешнероторный электродвигатель со встроенной термозащитой
- лопатки приварены к ротору
- количество лопаток – 5
- крепление статора к защитной решётке
- направление потока от решётки на рабочее колесо или от колеса на решетку
- класс защиты – IP44
- ротор имеет отверстие для отвода конденсата
- ротор установлен на шарикоподшипниках, не требующих обслуживания
- лопатки, решётка и ротор защищены чёрным лаковым покрытием
НАЗНАЧЕНИЕ
- системы вентиляции производственных, общественных и жилых зданий
- холодильная техника
- другие технологические установки: перемещение воздуха не содержащего липких веществ и волокнистых материалов, с концентрацией пыли и других твёрдых примесей не более 10 мг/м3
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура окружающей среды - от минус 30 до плюс 60°C
- Относительная влажность при температуре плюс 25°C - 80%
- Содержание пыли и других твердых примесей не более - 10 мг/м3
- Среднеквадратическое значение виброскорости от внешних источников вибрации в месте установки вентиляторов не более - 2 мм/с.
- Не допускается присутствие в воздушном потоке веществ, агрессивных по отношению к углеродистым сталям, алюминию и меди (кислоты, щелочи), липких либо волокнистых веществ (смолы, технические или естественные волокна и пр.)
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- тип А – с защитной решеткой
- тип В – с защитной решеткой и настенной панелью
- тип С – в обечайке с фланцами
НАПРАЛЕНИЕ ПОТОКА ВОЗДУХА
- Направление потока заводской сборки вентиляторов – от защитной решетки на рабочее колесо. По согласованию с заказчиком вентиляторы с трехфазной сетью могут поставляться с противоположным направлением потока воздуха, а также в реверсивном исполнении. Реверсивные вентиляторы (6Т710А, 6Т800А, 6Т710В, 6Т800В) имеют характеристики в среднем на 15% ниже по давлению и на 10% ниже по производительности.
Вентиляторы осевые с внешнероторным двигателем, с защитной решеткой (тип А)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу
|
Вентилятор ВО (тип А) |
Напряжение питания, В |
Частота вращения, об/мин |
Потребляемая мощность, Вт |
Ток, A |
Производитель-ность, тыс. м3/час |
Звуковая мощность, дБ |
Вес, кг |
|
ВО-4М300A |
220 |
1380 |
85 |
0,42 |
0,43-1,84 |
60 |
3,0 |
|
ВО-4М350A |
220 |
1400 |
129 |
0,65 |
0,75-2,45 |
64 |
5,0 |
|
ВО-4М400A |
220 |
1380 |
180 |
0,82 |
1,35- 3,95 |
67 |
6,0 |
|
ВО-4М450A |
220 |
1350 |
250 |
1,15 |
1,25- 5,36 |
69 |
8,0 |
|
ВО-4М500A |
220 |
1320 |
380 |
1,85 |
1,2 - 7,15 |
71 |
9,0 |
|
ВО-4М550A |
220 |
1300 |
550 |
2,55 |
4,65-8,51 |
72 |
11,0 |
|
ВО-4М600A |
220 |
1360 |
700 |
3,2 |
6,26-10,0 |
74 |
14,0 |
|
ВО-4М630A |
220 |
1360 |
750 |
3,5 |
6,4-11,4 |
75 |
15,0 |
|
ВО-4Т560А |
380 |
1300 |
600 |
1,2 |
2,93-9,1 |
78 |
11,0 |
|
ВО-4T630A |
380 |
1320 |
800 |
1,6 |
7,82-12,4 |
75 |
15,0 |
|
ВО-6Т710А |
380 |
900 |
900 |
1,90 |
2,2-15,1 |
73 |
30,0 |
|
ВО-6Т710А* |
380 |
730 |
650 |
1,90 |
1,4-13,0 |
72 |
30,0 |
|
ВО-6Т800А |
380 |
920 |
1200 |
2,85 |
1,0-20,69 |
75 |
35,0 |
|
ВО-6Т800А* |
380 |
770 |
930 |
1,65 |
1,0-17,63 |
74 |
35,0 |

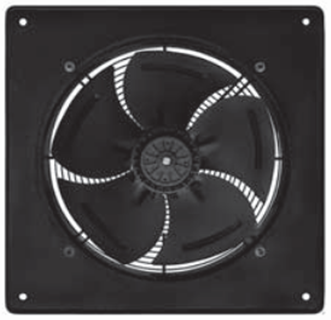

Вентиляторы с внешнероторным двигателем, с защитной решеткой и настенной панелью (тип В)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу
|
Вентилятор ВО (тип В) |
Напряжение питания, В |
Частота вращения, об/мин |
Потребляемая мощность, Вт |
Ток, A |
Производитель-ность, тыс. м3/час |
Звуковая мощность, дБ |
Вес, кг |
|
ВО-4М250В |
220 |
1380 |
50 |
0,23 |
0,1-0,82 |
55 |
2,5 |
|
ВО-4М300В |
220 |
1380 |
85 |
0,42 |
0,43-1,84 |
60 |
3,0 |
|
ВО-4М350В |
220 |
1400 |
129 |
0,65 |
0,75-2,45 |
64 |
5,0 |
|
ВО-4М400В |
220 |
1380 |
180 |
0,82 |
1,35- 3,95 |
67 |
6,0 |
|
ВО-4М450В |
220 |
1350 |
250 |
1,15 |
1,25- 5,36 |
69 |
8,0 |
|
ВО-4М500В |
220 |
1320 |
380 |
1,85 |
1,2 - 7,15 |
71 |
9,0 |
|
ВО-4М550В |
220 |
1300 |
550 |
2,55 |
4,65-8,51 |
72 |
11,0 |
|
ВО-4М630В |
220 |
1360 |
750 |
3,5 |
6,4-11,4 |
78 |
14,0 |
|
ВО-6Т710В |
380 |
900 |
900 |
1,9 |
2,2-15,1 |
73 |
30,0 |
|
ВО-6Т710В* |
380 |
730 |
650 |
1,15 |
1,4-13,0 |
72 |
30,0 |
|
ВО-6Т800В |
380 |
920 |
1200 |
2,85 |
1,0-20,69 |
75 |
35,0 |
|
ВО-6Т800В* |
380 |
770 |
930 |
1,65 |
1,0-17,63 |
74 |
35,0 |
Вентиляторы с внешнероторным двигателем, в обечайке с фланцами (тип С)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу
|
Вентилятор ВО (тип С) |
Напряжение питания, В |
Частота вращения, об/мин |
Потребляемая мощность, Вт |
Ток, A |
Производитель-ность, тыс. м3/час |
Звуковая мощность, дБ |
Вес, кг |
|
ВО-4М300С |
220 |
1380 |
85 |
0,42 |
0,43-1,84 |
60 |
3,0 |
|
ВО-4М350С |
220 |
1400 |
129 |
0,65 |
0,75-2,45 |
64 |
5,0 |
|
ВО-4М400С |
220 |
1380 |
180 |
0,82 |
1,35- 3,95 |
67 |
6,0 |
|
ВО-4М450С |
220 |
1350 |
250 |
1,15 |
1,25-5,36 |
69 |
8,0 |
|
ВО-4М500С |
220 |
1320 |
380 |
1,85 |
1,2 - 7,15 |
71 |
9,0 |
|
ВО-4М550С |
220 |
1300 |
550 |
2,55 |
4,65-8,51 |
71 |
11,0 |
|
ВО-4М630С |
220 |
1360 |
750 |
3,5 |
6,4-11,4 |
78 |
15,0 |
